产品简介：

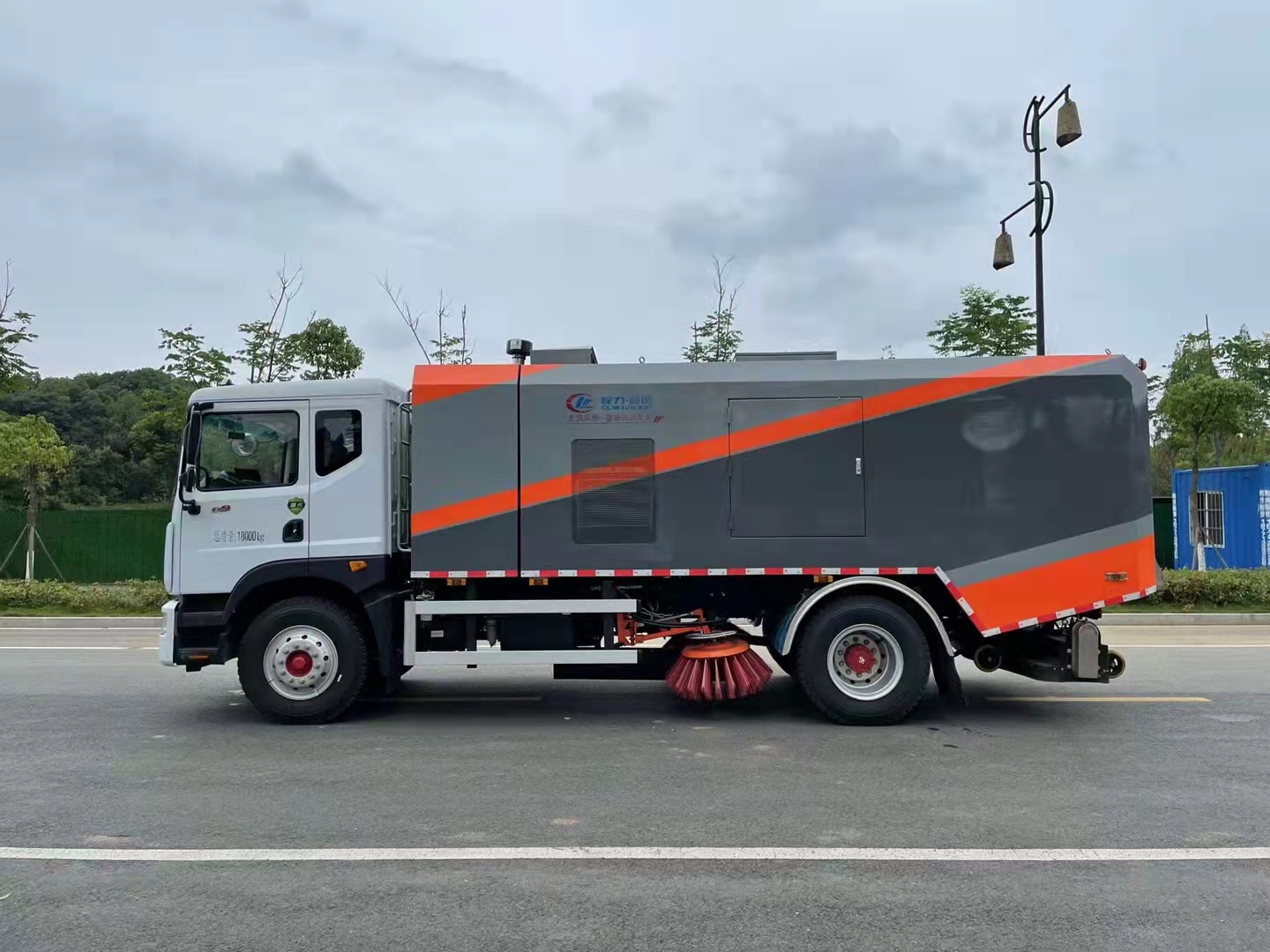

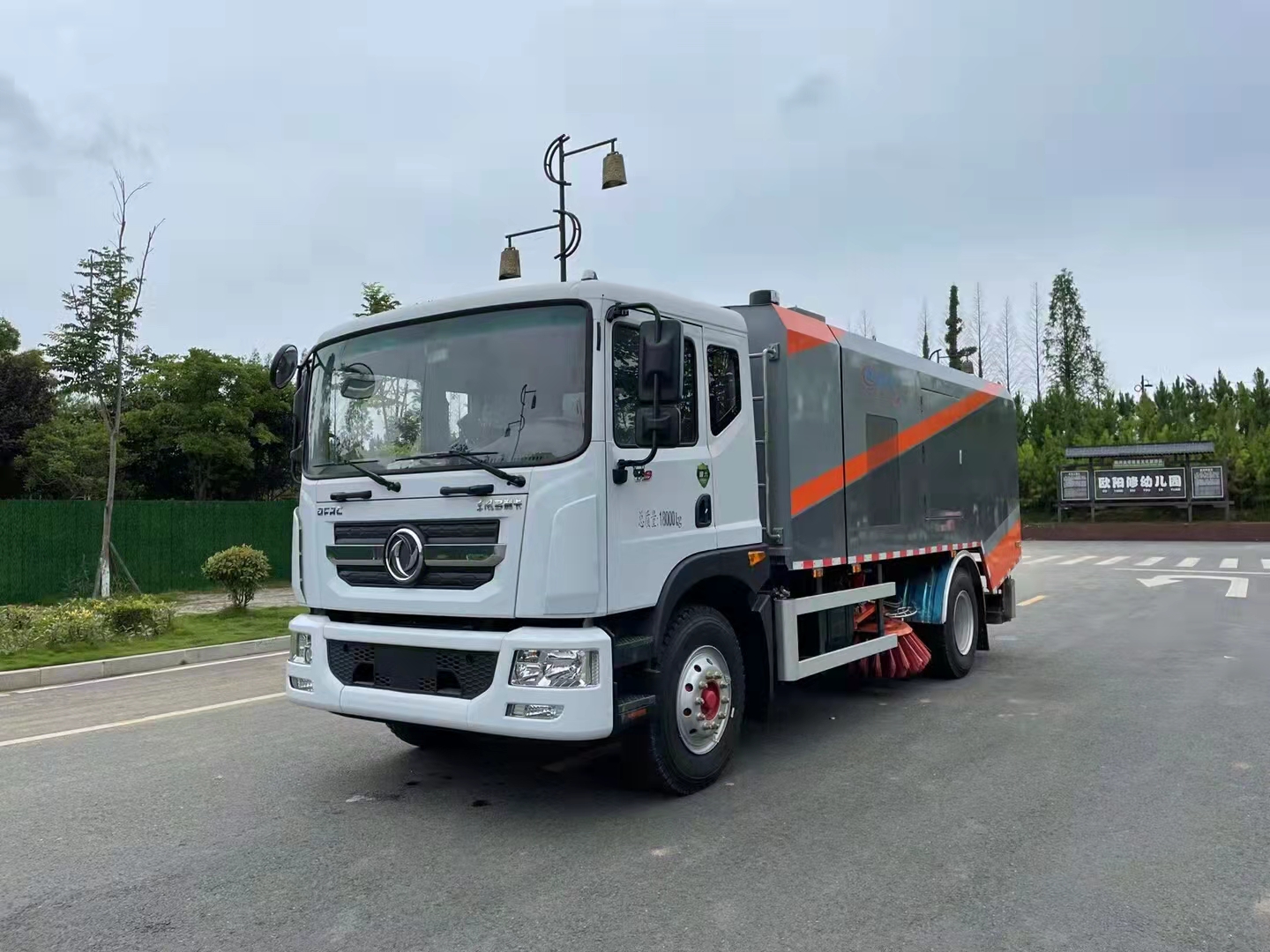

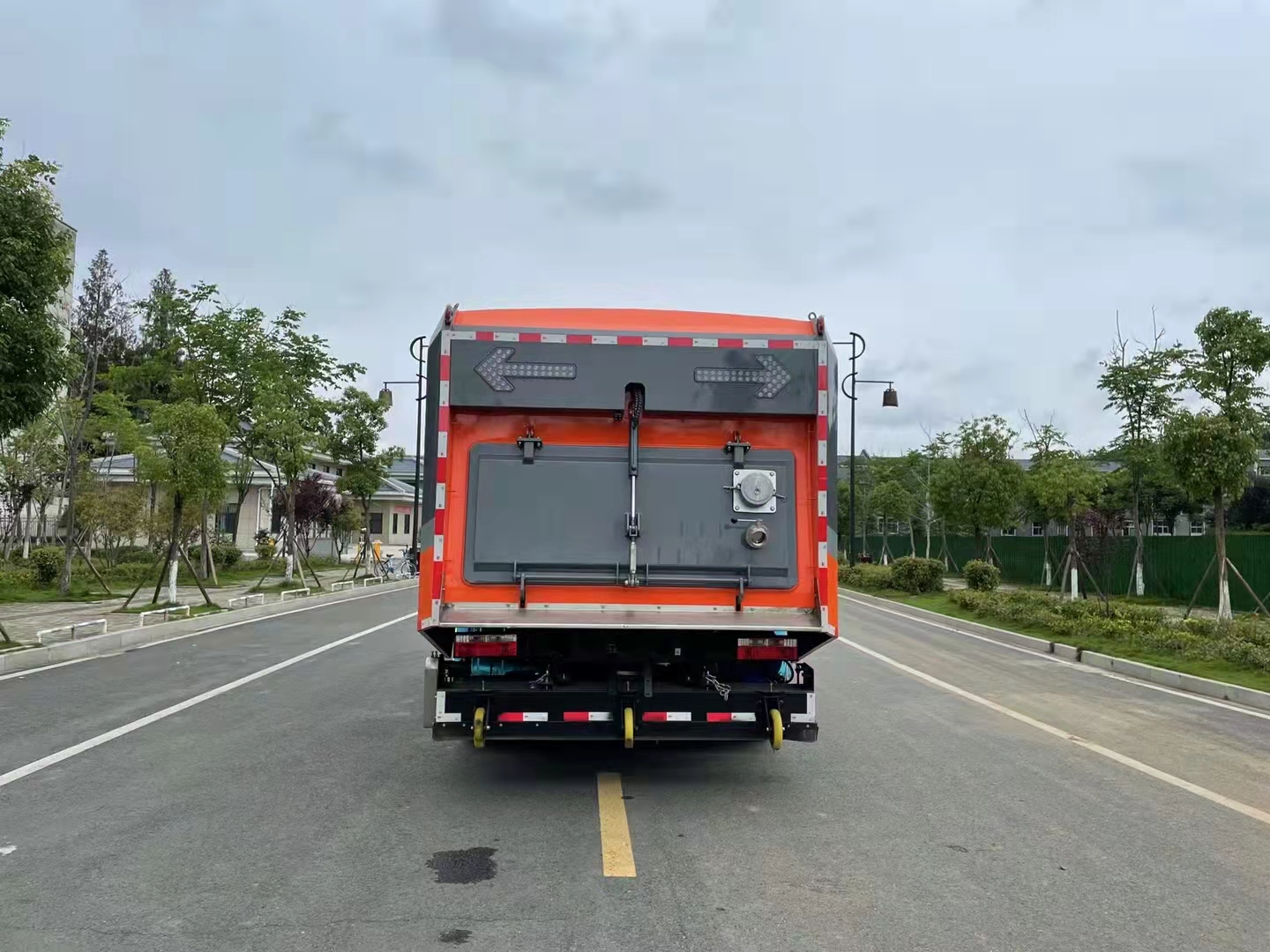

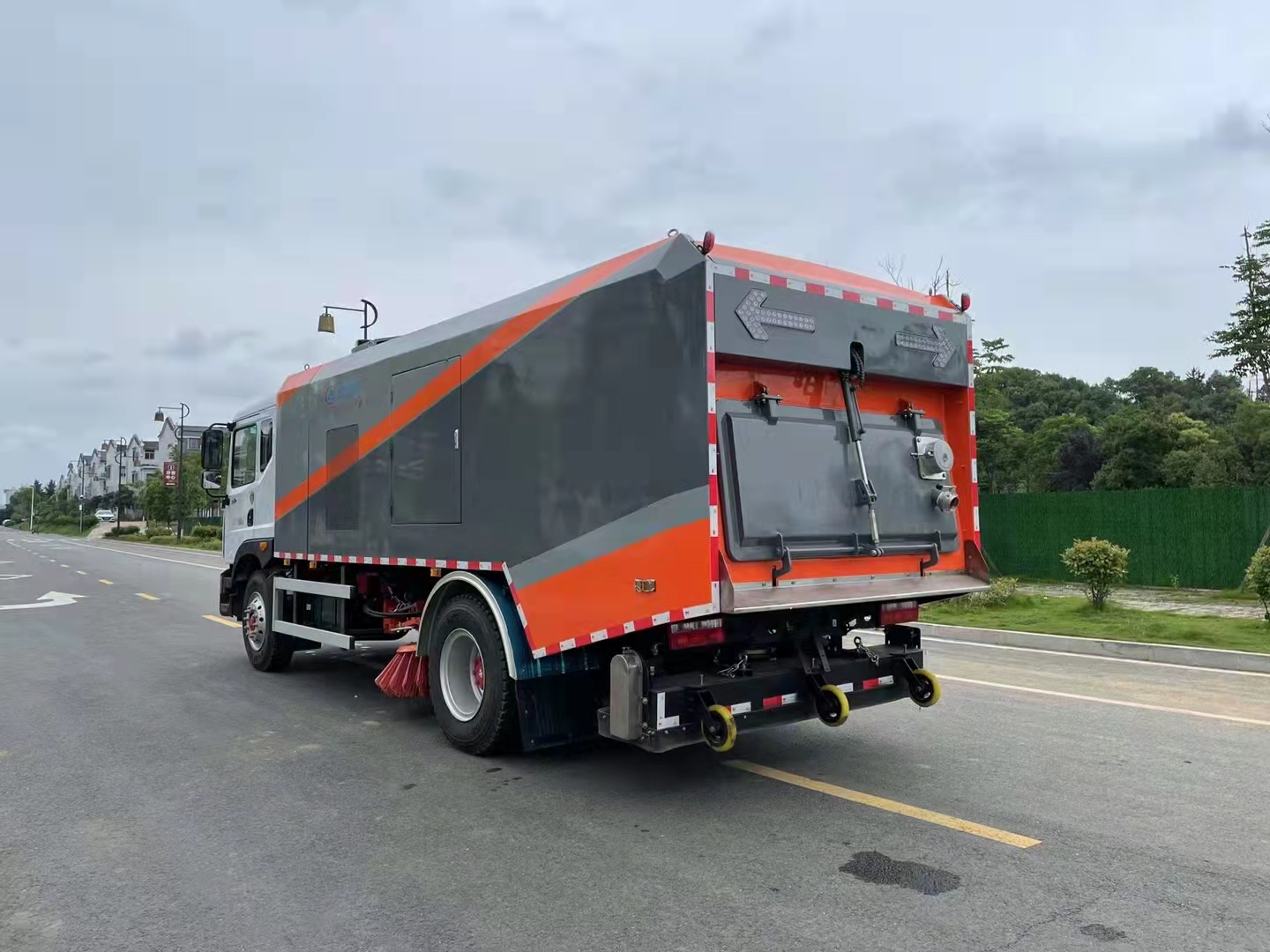

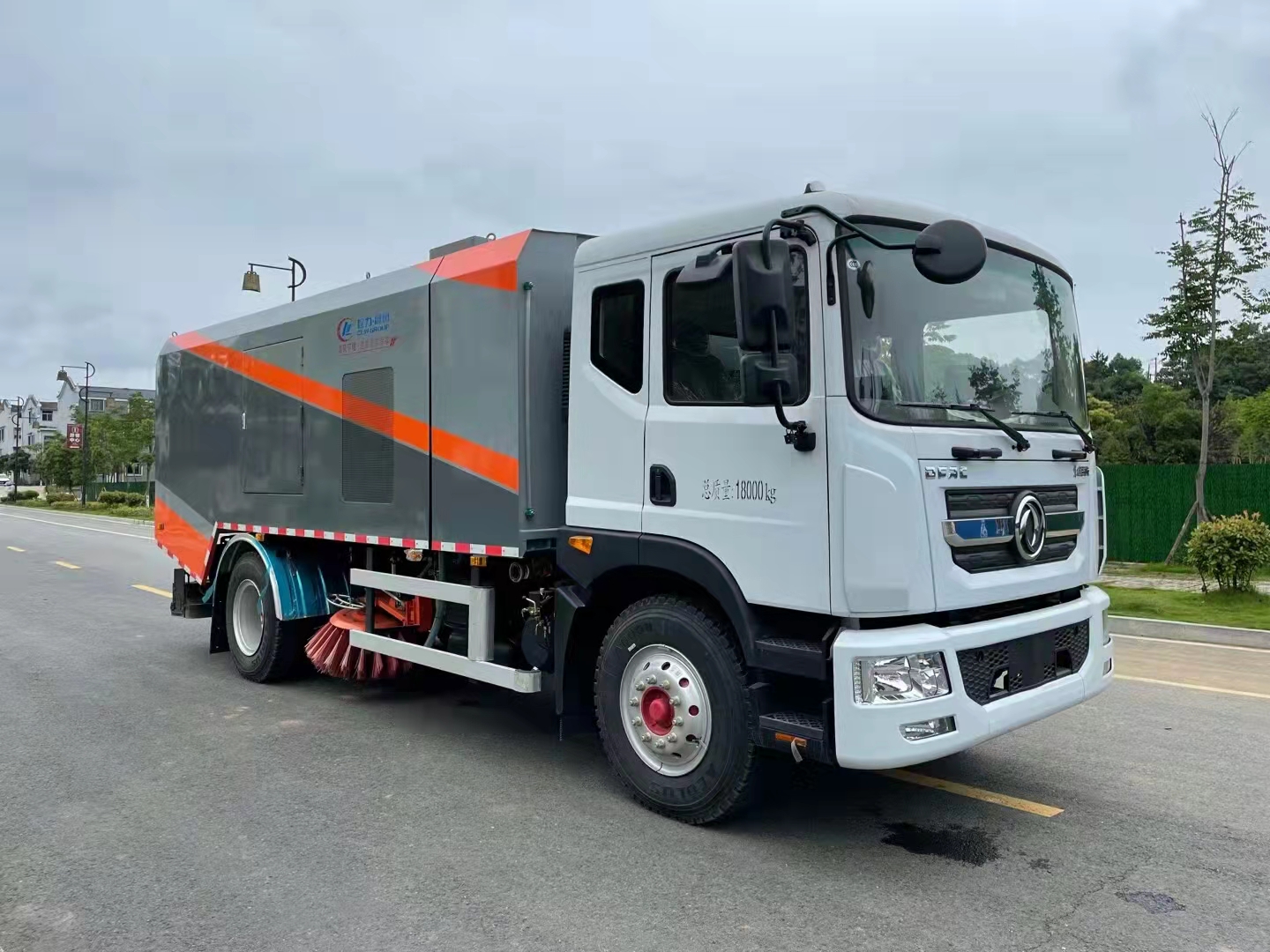

新款干湿两用清扫车
3.5水/7尘 玉柴140副发
CAN总线**系统 **北部精机液压阀
后置滚扫 干湿两用
水稳路面 铣刨路面
针对公路养护、工地、矿场、砂石厂、搅拌站等垃圾量多的工况。
1、工作原理
清扫：副发动机驱动液压油泵和风机工作。液压油泵驱动左、右扫盘伸缩、升降、旋转。左右扫盘将两侧的垃圾扫**扫路车下面、吸嘴前方。风机工作使垃圾箱、吸管和吸嘴组成的风道产生高速气流，在气流的作用下，垃圾吸入吸嘴，并进入垃圾箱中；扫盘上的真空吸尘罩通过旋风工作原理将扬尘吸入垃圾箱内。底盘发动机驱动扫路车向前行走，扫**吸嘴前方的垃圾不断进入到吸嘴中，并源源不断地被吸到垃圾箱中，实现路面清扫。
降尘：垃圾箱内分层设计，扬尘经过滤筒过滤后将清洁的空气排出，颗粒状垃圾直接进入垃圾箱内；雨天或潮湿路面时，通过切换风道，所有垃圾直接以重力沉降方式进入垃圾箱内。吸入车厢体内的垃圾和粉尘经惯性分离、冲击分离和过滤分离等三级除尘，采用**创的干式除尘清灰机构，实现过滤系统自动清灰。
2、功能介绍
1）该车集扫路车、吸尘车功能于一体，可切换风道改变降尘模式，无需要使用水降尘，不受水源距离限制，是一款全地型、全天候路面清扫车，特别适用于寒冷多灰尘地区。

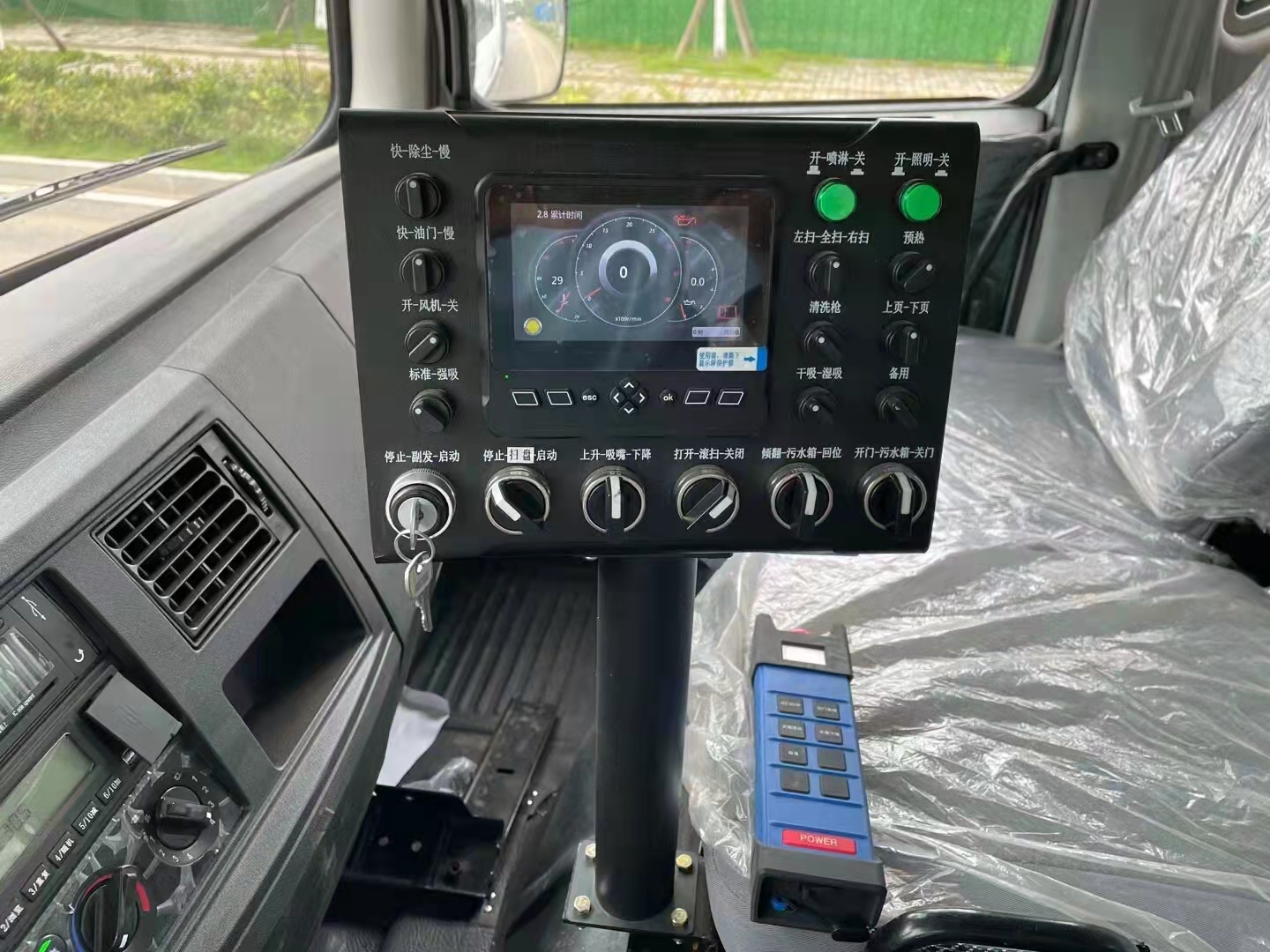

2）车辆采用“显示屏+**器+CAN总线操作面板”的**模式。可选择晴雨工作模式。作业起动和作业停止时，副发动机转速**、吸嘴升降、扫盘收放等作业装置全由一键**，操作简便。
3）“中置两立扫＋后置宽吸嘴”的布置方式。大扫刷设计，可清除道路台阶死角垃圾，吸嘴能随地面状况自动找平，清扫能力大，清扫速度快。
参数配置
|
车辆型号 |
CLW5180TXC6型吸尘车 |
|
||
|
二类底盘型号 |
EQ1185LJ9CDE |
|
||
|
轴距 |
4500 |
|
||
|
发动机型号 |
底盘发动机 |
YCS04200-68 B6.2NS6B230 |
|
|
|
副发动机 |
玉柴 |
|
||
|
发动机额定功率 |
底盘发动机 |
147KW 169KW |
|
|
|
副发动机 |
140马力 |
|
||
|
排放 |
GB17691-2018国Ⅵ |
|
||
|
加速行驶车外噪声 |
≤84dB（A），满足噪声二阶段要求 |
|
||
|
**车速 |
105km/h |
|
||
|
**爬坡角 |
30% |
|
||
|
接近角/离去角 |
19/8,19/9 |
|
||
|
质量参数 |
整备质量 |
10800 kg |
|
|
|
**总质量 |
18000kg |
|
||
|
尺寸参数 |
外形尺寸（长×宽×高） |
8220X2550X3180 |
|
|
|
**小离地高度 |
360mm |
|
||
|
吸扫作业 |
清扫效率 |
≥95% |
|
|
|
**吸入粒度 |
110mm |
|
||
|
吸扫宽度 |
2.4m |
|
||
|
**清扫能力 |
51000 m2/h |
|
||
|
碟形盘刷外伸尺寸 |
≥400mm |
|
||
|
|
吸扫行驶速度 |
3-15 km/h |
|
|
|
水箱 |
水箱容积 |
3500L |
|
|
|
垃圾箱 |
垃圾箱额定容量 |
7.0 m3 |
|
|
|
卸料门开启角度 |
≥85° |
|
||
|
液压系统 |
型式 |
开式、电气** |
|
|
|
主要元件 |
齿轮泵、液压马达、液压缸、电磁阀 |
|
||
|
系统压力 |
16MPa |
|
||
|
液压油箱容量 |
60L |
|
||
|
油温 |
60 ˚C |
|
||
|
电气系统 |
型式 |
DC24V |
|
|
|
电压 |
24V |
|
||
|
蓄电池 |
24V（2只12V串联） |
|
||
|
扫盘装置 |
型式 |
中置两个扫盘，液压马达驱动，右前可****，具有避让回复功能。 |
|
|
|
扫盘直径 |
850mm；950mm |
|
||
|
扫盘角度 |
前倾：4-6度外倾：4-7度 |
|
||
|
后置吸盘 |
型式 |
单吸口，液压**，弹簧悬浮。 |
|
|
|
吸口直径 |
200mm |
|
||
|
吸尘筒直径 |
|
|
||
|
过滤筒 |
|
14个 |
|
|
